グラフ
エンジン内部の情報をグラフ化して表示します。
種別
以下の6種類の情報を表示することができます。
- Data-Synchronizer
- Job-Manager
- Job-Trigger
- Job-Recovery
- SCHEDULER
- MAINTENANCE
設定項目
以下の項目を設定して、表示ボタンをクリックするとグラフが表示されます。
| 種別 | 表示する種別を指定します。 |
|---|---|
| 日時 | グラフ表示の終端日時を指定します。 |
| 範囲 | グラフの表示範囲を指定します。 |
| 処理数 | 処理数グラフでの単位時間を指定します。 |
| メッセージ | ログの内容が表示されます。 |
表示内容
表示画面には、以下の項目が表示されます。
| メモリ使用量 | プロセスが使用しているメモリ量を表示しています。Javaのプログラム内から見た量であるため、システム(OS)から見たメモリ使用量とは一致しません。 Total－総獲得メモリ使用量 Use －Totalのうち使用しているメモリ量 |
|---|---|
| キューサイズ | 処理待ちキューにたまっている量を表示しています。たまっている量が多ければ多い程処理は追いついていなく、システムのスペック以上にリクエストがきていることになります。 |
| 処理数 | 単位時間あたりに処理した数を表示しています。 Accepter－リクエストを受けた数 WorkerIn－リクエストの処理を開始した数 WorkerOut－リクエストの処理が終了した数 |
| 処理時間 | １処理あたりにかかった時間を表示しています。 |
| Workerスレッド数 | 実際に処理を担当するWorkerスレッドの状態を表示しています。 Run－処理中のスレッドの数 Pool－キューにリクエストがたまるまで待っているスレッドの数 Dead－処理に入ってから予定時刻までに終了していないスレッドの数(Deadステータスになったスレッドは再利用されない) |
グラフの表示例
Job-Managerのグラフを表示します。
- 「種別」からJob-Managerを選択します。
- 「日時」「範囲」「処理数」を選択して「表示」ボタンをクリックします。

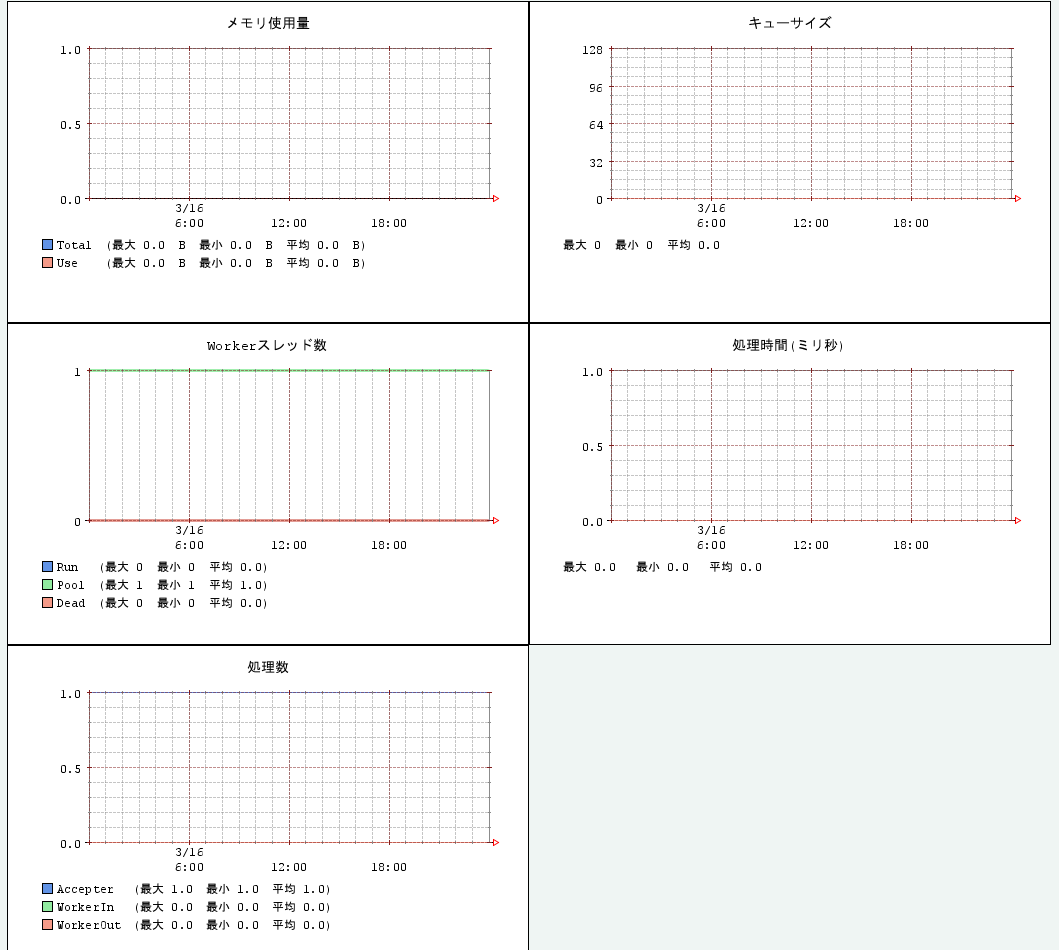

- Job-Managerのグラフ表示例
